Ethernet Juniper EX2300-24P

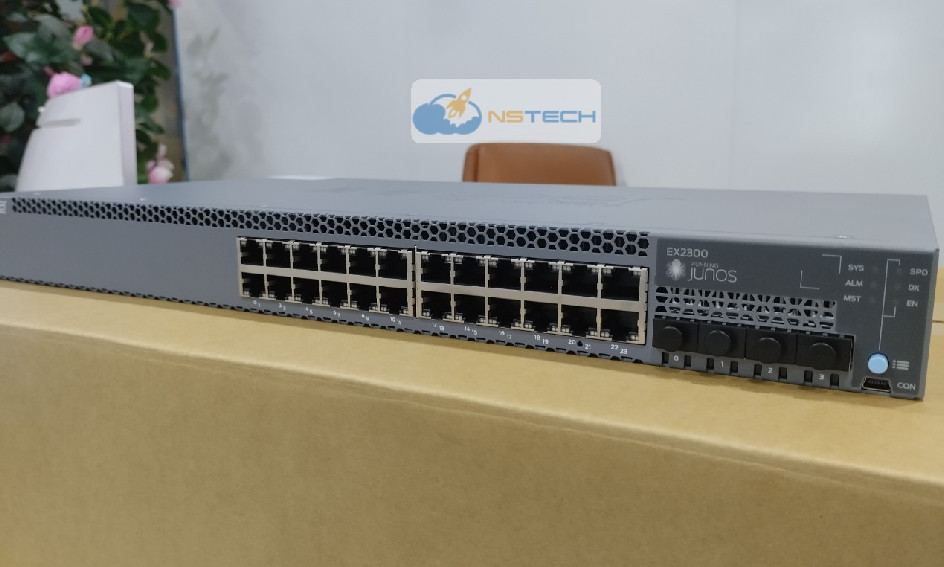

Juniper EX2300-24P EX2300-24P 24-port 10/100/1000BaseT PoE+ Ethernet Switch with 4 SFP/SFP+ uplink ports

Thiết bị chuyển mạch Ethernet Juniper Networks EX2300-24P cung cấp một giải pháp độc lập, cấp độ đầu vào, tiết kiệm cho việc triển khai người truy cập trong các văn phòng chi nhánh và từ xa, cũng như các mạng của doanh nghiệp.

Để đơn giản hóa các hoạt động mạng, EX2300-24P sẵn sàng hoạt động như một thiết bị vệ tinh để hỗ trợ triển khai Juniper Networks Junos Fusion Enterprise, có thể kết hợp nhiều tủ nối dây vào một nền tảng quản lý logic. Đối với các mạng nhỏ hơn, tối đa bốn bộ chuyển mạch EX2300-24P có thể được kết nối với nhau trong cấu hình Khung gầm ảo, cho phép chúng được quản lý dưới dạng một công tắc.

Dòng thiết bị chuyển mạch Ethernet Jun23 Networks EX2300-24P cung cấp một giải pháp nhỏ gọn, hiệu suất cao để hỗ trợ các triển khai truy cập mạng hội tụ ngày hôm nay.

Mỗi công tắc EX2300-24P bao gồm Công cụ chuyển tiếp gói dựa trên ASIC (PFE) với CPU tích hợp để luôn chuyển tiếp tốc độ dây, ngay cả khi tất cả các tính năng của mặt phẳng điều khiển được bật. Dựa trên công nghệ Juniper Networks đã được chứng minh hiện trường, PFE mang lại mức độ hiệu suất và độ tin cậy tương đương với các thiết bị chuyển mạch EX2300-24P mà các bộ định tuyến Juniper Networks mang đến cho các mạng của nhà cung cấp dịch vụ lớn nhất thế giới.

Các kiểu máy EX2300-24P cũng hỗ trợ các chuẩn Ethernet 3 cấp 3 (PoE) và 802.3at PoE + để hỗ trợ các thiết bị được kết nối mạng như điện thoại, máy quay video, điểm truy cập WLAN 802.11ac và videophones trong các mạng hội tụ. Các công tắc EX2300-24P hỗ trợ PoE bao gồm ngân sách hệ thống tối đa 740 watt để cung cấp tối đa 30 watt cho các cổng được chọn.

Juniper EX2300-24P EX2300 24-port 10/100/1000BaseT PoE+ Ethernet Switch with 4 SFP/SFP+ uplink ports

Các bộ chuyển mạch Ethernet cấu hình cố định EX2300-24P cung cấp giá trị đặc biệt cho khách hàng doanh nghiệp bằng cách hỗ trợ các công nghệ chính sau:

• Juniper Networks Junos Fusion Enterprise cho phép cấu hình hơn 100 thiết bị chuyển mạch EX2300-24P dưới dạng thiết bị vệ tinh kết nối với thiết bị tổng hợp lõi EX9200.
• Công nghệ khung gầm ảo cho phép tối đa bốn công tắc EX2300-24P được kết nối với nhau để tạo thành một thiết bị logic duy nhất.
• Liên kết lên 4x1GbE SFP / 10GbE SFP + linh hoạt cung cấp kết nối tốc độ cao cho các bộ chuyển mạch lớp tổng hợp hoặc các thiết bị ngược dòng khác.
• Lên đến 48 cổng 10/100 / 1000BASE-T có sẵn có hoặc không có PoE / PoE +.
• Hỗ trợ Ethernet hiệu quả năng lượng (EEE) được cung cấp trên các cổng 1GbE.
• Hoàn thành khả năng chuyển đổi Lớp 2 và Lớp 3 cơ bản.
• Quản lý đơn giản hóa sử dụng Juniper Networks Junos Space Network Director và J-Web GUI.

Các tính năng bổ sung bao gồm:

• Các công tắc EX2300-24P hỗ trợ PoE có thể cung cấp đồng thời tới 15,4 watt PoE 802.3af Class 3 dựa trên tiêu chuẩn cho tối đa 48 cổng hoặc 30 watt PoE + dựa trên tiêu chuẩn cho tối đa 24 cổng, dựa trên tổng ngân sách hệ thống công suất 740 watt.
• Các cổng đường lên có thể được cấu hình dưới dạng giao diện Khung gầm ảo và được kết nối qua giao diện quang học 10GbE tiêu chuẩn (yêu cầu giấy phép tùy chọn).
• Cung cấp điện cố định và cổng đường lên đảm bảo đơn giản hoạt động.
• Tiêu thụ điện năng thấp, quạt âm thanh thấp và dấu chân nhỏ sâu 10 inch cho phép triển khai linh hoạt, thân thiện với môi trường.
• Hỗ trợ cho các giao thức L2 cũng như các giao thức L3 như RIP và định tuyến tĩnh được bao gồm trong giấy phép cơ sở.
• Giấy phép nâng cao tùy chọn có sẵn để hỗ trợ các giao thức L3 bổ sung như OSPF, Giao thức quản lý nhóm Internet (IGMP v1 / v2 / v3), Giao thức độc lập giao thức (PIM), Phát hiện chuyển tiếp hai chiều (BFD) và Giao thức dự phòng bộ định tuyến ảo (VRRP) .
• Hỗ trợ có sẵn để quản lý IPv6, bao gồm khám phá hàng xóm, telnet, SSH, DNS, nhật ký hệ thống và NTP.
• Một tàu phát hành duy nhất cho hệ điều hành Juniper Networks Junos được hỗ trợ để đảm bảo triển khai tính năng mặt phẳng điều khiển nhất quán.
• Modular Junos OS ngăn chặn khởi động lại chuyển đổi nếu một tính năng giao thức đơn bị lỗi.
• Thiết bị tích hợp với Juniper Networks Unified Access Control để cung cấp kiểm soát truy cập và kiểm soát truy cập cho mỗi người dùng.
• Giao diện Web tích hợp (Phần mềm J-Web Juniper Networks) được cung cấp.
• Cổng giao diện điều khiển nối tiếp RJ-45 có sẵn.
• Cổng giao diện điều khiển USB mini được bao gồm.
• Cổng quản lý Ethernet ngoài băng được cung cấp.
• Giảm chất thải nguy hại (RoHS) được chứng nhận.
•

Thông số kỹ thuật của Juniper EX2300-24P

Additional Feature Specifications:

Layer 2/Layer 3 Throughput (Mpps) (Maximum with 64 Byte Packets)

• 95 Mpps (wire speed)

Layer 2 Features

• Maximum MAC addresses in hardware: 16,000
• Jumbo frames: 9216 bytes
• Number of VLANs supported: 4093
• Range of possible VLAN IDs: 1-4094
• Port-based VLAN
• MAC-based VLAN
• Voice VLAN
• IEEE 802.1ak: Multiple VLAN Registration Protocol (MVRP)
• Compatible with Per-VLAN Spanning Tree Plus (PVST+)
• RVI (Routed VLAN Interface)
• IEEE 802.1AB: Link Layer Discovery Protocol (LLDP)
• LLDP-MED with VoIP integration
• IEEE 802.1ad Q-in-Q tunneling
• IEEE 802.1br: Bridge Port Extension
• IEEE 802.1D: Spanning Tree Protocol
• IEEE 802.1p: CoS prioritization
• IEEE 802.1Q: VLAN tagging
• IEEE 802.1Q-in-Q: VLAN Stacking
• IEEE 802.1s: Multiple Spanning Tree Protocol (MSTP)
• Number of MST instances supported: 64
• Number of VSTP instances supported: 253
• IEEE 802.1w: Rapid Spanning Tree Protocol (RSTP)
• IEEE 802.1X: Port Access Control
• IEEE 802.3: 10BASE-T
• IEEE 802.3u: 100BASE-T
• IEEE 802.3ab: 1000BASE-T
• IEEE 802.3z: 1000BASE-X
• IEEE 802.3af: PoE
• IEEE 802.3at: PoE+
• IEEE 802.3ad: Link Aggregation Control Protocol (LACP)
• IEEE 802.3ah: Ethernet in the First Mile

Layer 3 Features: IPv4

• Maximum number of ARP entries: 1,500
• Maximum number of IPv4 unicast routes in hardware: 512 prefixes; 4,096 host routes
• Maximum number of IPv4 multicast routes in hardware: 2,048 groups; 2,048 multicast routes
• Routing Protocols: RIP v1/v2, OSPF v1/v2
• Static routing
• Routing policy
• Bidirectional Forwarding Detection (BFD) with slow timers (> 3 sec)
• IP directed broadcast

Layer 3 Features: IPv6

• Maximum number of Neighbor Discovery (ND) entries: 1,500
• Maximum number of IPv6 unicast routes in hardware: 512 prefixes; 2,048 host routes
• Maximum number of IPv6 multicast routes in hardware: 1,024 groups; 1,024 multicast routes
• Neighbor discovery, system logging, Telnet, SSH, SNMP, Network Time Protocol (NTP), Domain Name System (DNS)
• Static routing
• Routing protocols: RIPng, OSPF v3

Access control lists (ACLs) (Junos OS firewall filters)

• Port-based ACL (PACL)—256 ingress; 256 egress
• VLAN-based ACL (VACL)— 256 ingress; 256 egress
• Router-based ACL (RACL)—256 ingress; 512 egress
• ACL entries (ACE) in hardware per system: 2,000
• ACL counter for denied packets
• ACL counter for permitted packets
• Ability to add/remove/change ACL entries in middle of list (ACL editing)
• L2-L4 ACL

Access Security

• MAC limiting
• Allowed MAC addresses—configurable per port
• Sticky MAC (persistent MAC address learning)
• Dynamic ARP inspection (DAI)
• Proxy ARP
• Static ARP support
• DHCP snooping
• 802.1X port-based
• 802.1X multiple supplicants
• 802.1X with VLAN assignment
• 802.1X with authentication bypass access (based on host MAC address)
• 802.1X with VoIP VLAN support
• 802.1X dynamic ACL based on RADIUS attributes
• 802.1X Supported EAP types: Message Digest 5 (MD5), Transport Layer Security (TLS), Tunneled Transport Layer Security (TTLS), Protected Extensible Authentication Protocol (PEAP)
• IPv6 RA Guard
• IPv6 Neighbor Discovery Inspection
• Captive Portal
• Static MAC authentication
• MAC-RADIUS
• Control plane DoS protection
• Fallback authentication
• Trusted Network Connect (TNC) certified

High Availability

• Link Aggregation
• 802.3ad (LACP) support:
  • Number of LAGs supported: 128
  • Maximum number of ports per LAG: 8
• Tagged ports support in LAG
• Uplink Failure Detection (UFD)

Quality of Service (QoS)

• Layer 2 QoS
• Layer 3 QoS
• Ingress policing: one-rate two-color; two-rate three-color markers
• Hardware queues per port: 8
• Scheduling methods (egress): Strict Priority (SP), shaped deficit weighted round-robin (SDWRR)
• 802.1p, DSCP /IP precedence trust and marking
• L2-L4 classification criteria: Interface, MAC address, Ethertype, 802.1p, VLAN, IP address, DSCP/IP precedence, TCP/UDP port numbers
• Congestion avoidance capabilities: Tail drop and WRED

Multicast

• IGMP snooping entries: 2,000
• IGMP: v1, v2, v3
• IGMP snooping
• PIM-SM, PIM-SSM, PIM-DM

Services and Manageability

• Junos OS CLI
• Web interface (J-Web)
• Out-of-band management: Serial, 10/100BASE-T Ethernet
• ASCII configuration
• Rescue configuration
• Configuration rollback
• Image rollback
• Element management tools: Junos Space Network Management Platform
• Simple Network Management Protocol (SNMP): v1, v2c, v3
• Remote monitoring (RMON) (RFC 2819) Groups 1, 2, 3, 9
• Network Time Protocol (NTP)
• DHCP server
• DHCP client and DHCP proxy
• DHCP relay and helper
• RADIUS authentication
• TACACS+ authentication
• SSHv2
• Secure copy
• HTTP/HTTPs
• DNS resolver
• System log logging
• Temperature sensor
• Configuration backup via FTP/secure copy
• Interface range

Supported RFCs

• RFC 768 UDP
• RFC 783 Trivial File Transfer Protocol (TFTP)
• RFC 791 IP
• RFC 792 Internet Control Message Protocol (ICMP)
• RFC 793 TCP
• RFC 826 ARP
• RFC 854 Telnet client and server
• RFC 894 IP over Ethernet
• RFC 903 Reverse ARP (RARP)
• RFC 906 Bootstrap Loading using TFTP
• RFC 951, 1542 BootP
• RFC 1027 Proxy ARP
• RFC 1058 RIP v1
• RFC 1122 Requirements for Internet Hosts
• RFC 1256 IPv4 ICMP Router Discovery (IRDP)
• RFC 1492 TACACS+
• RFC 1519 Classless Interdomain Routing (CIDR)
• RFC 1591 Domain Name System (DNS)
• RFC 1812 Requirements for IP Version 4 routers
• RFC 2030 Simple Network Time Protocol (SNTP)
• RFC 2068 HTTP/1.1
• RFC 2131 BOOTP/DHCP relay agent and DHCP server
• RFC 2138 RADIUS Authentication
• RFC 2139 RADIUS Accounting
• RFC 2267 Network Ingress Filtering
• RFC 2453 RIP v2
• RFC 2474 DiffServ Precedence, including 8 queues/port
• RFC 2597 DiffServ Assured Forwarding (AF)
• RFC 2598 DiffServ Expedited Forwarding (EF)
• RFC 2710 Multicast Listener Discovery Version (MLD) for IPv6
• RFC 2925 Definitions of Managed Objects for Remote Ping, Traceroute, and Lookup Operations
• RFC 3176 sFlow
• RFC 3579 RADIUS Extensible Authentication Protocol (EAP) support for 802.1X
• RFC 5176 Dynamic Authorization Extensions to RADIUS
• LLDP Media Endpoint Discovery (LLDP-MED), ANSI/TIA- 1057, draft 08

Supported MIBs*

• RFC 1155 Structure of Management Information (SMI)
• RFC 1157 SNMPv1
• RFC 1212, RFC 1213, RFC 1215 MIB-II, Ethernet-like MIB, and TRAPs
• RFC 1493 Bridge MIB
• RFC 1643 Ethernet MIB
• RFC 1724 RIPv2 MIB
• RFC 1905 RFC 1907 SNMP v2c, SMIv2 and Revised MIB-II
• RFC 1981 Path MTU Discovery for IPv6
• RFC 2011 SNMPv2 Management Information Base for the IP using SMIv2
• RFC 2012 SNMPv2 Management Information Base for the Transmission Control Protocol using SMIv2
• RFC 2013 SNMPv2 Management Information Base for the User Datagram Protocol using SMIv2
• RFC 2096 IPv4 Forwarding Table MIB
• RFC 2287 System Application Packages MIB
• RFC 2460 IPv6 Specification
• RFC 2464 Transmission of IPv6 Packets over Ethernet Networks
• RFC 2570-2575 SNMPv3, User-based Security, Encryption, and Authentication
• RFC 2576 Coexistence between Version 1, Version 2, and Version 3 of the Internet-standard Network Management Framework
• RFC 2578 SNMP Structure of Management Information MIB
• RFC 2579 SNMP Textual Conventions for SMIv2
• RFC 2665 Definitions of Managed Objects for the Ethernetlike Interface Types
• RFC 2819 RMON MIB
• RFC 2863 The Interfaces Group MIB
• RFC 2922 LLDP MIB
• RFC 2925 Definitions of Managed Objects for Remote Ping, Traceroute, and Lookup Operations
• RFC 3413 SNMP Application MIB
• RFC 3414 User-based Security Model for SNMPv3
• RFC 3415 View-based Access Control Model (VACM) for SNMP
• RFC 3484 Default Address Selection for IPv6
• RFC 3621 PoE-MIB (PoE switches only)
• RFC 3810 Multicast Listener Discovery Version 2 (MLDv2) for IPv6
• RFC 4188 STP and Extensions MIB
• RFC 4213 Basic Transition Mechanisms for IPv6 Hosts and Routers
• RFC 4291 IPv6 Addressing Architecture
• RFC 4363 Definitions of Managed Objects for Bridges with Traffic Classes, Multicast Filtering, and VLAN Extensions
• RFC 4443 ICMPv6 for the IPv6 Specification
• RFC 4861 Neighbor Discovery for IPv6
• RFC 4862 IPv6 Stateless Address Autoconfiguration
• Draft – blumenthal – aes – usm – 08
• Draft – reeder – snmpv3 – usm – 3desede -00

Troubleshooting

• Debugging: CLI via console, telnet, or SSH
• Diagnostics: Show and debug command statistics
• Traffic mirroring (port)
• Traffic mirroring (VLAN)
• ACL-based mirroring
• Mirroring destination ports per system: 4
• LAG port monitoring
• Multiple destination ports monitored to 1 mirror (N:1)
• Maximum number of mirroring sessions: 4
• Mirroring to remote destination (over L2): 1 destination VLAN
• Encapsulated Remote Switched Port Analyzer (ERSPAN)
• IP tools: Extended ping and trace
• Juniper Networks commit and rollback
