Đánh giá máy chủ Supermicro 1124US-TNRP

Supermicro 1124US-TNRP là máy chủ 1U sử dụng bộ vi xử lý AMD EPYC 7003 mới. Máy chủ này là một phần của dòng máy chủ A+ Ultra của Supermicro. Tên và hình ảnh của nó dễ gây nhầm lẫn với mẫu máy chủ Supermicro 1024US-TRT, chúng gần như giống hệt nhau. Bây giờ chúng ta sẽ đi sâu hơn vào chi tiết của Supermicro 1124US-TNRP.

Supermicro 1124US vs 1024UT

Trước hết, có rất nhiều điểm tương đồng ở đây. Cả hai máy chủ đều sử dụng bộ vi xử lý AMD EYPC thế hệ thứ ba, cả hai đều có 32 khe cắm DIMM cho tối đa 8TB bộ nhớ RAM ECC DDR4 3200MHz SDRAM và cả hai đều có ba khe cắm mở rộng PCIe Gen4. Một trong những điểm chính mà chúng tôi thấy ở mẫu máy trước đó là thiếu thành phần lưu trữ NVMe dày đặc.

Mặt khác, 1024UT có bốn khay ổ cứng 3,5 inch cho dung lượng ổ cứng HDD lên đến 64TB. Các bay này hỗ trợ SATA, SAS và NVMe nhưng nếu bạn muốn đạt tốc độ nhanh nhất thì bạn chỉ có bốn bay. 1124US chỉ có các bay 2,5 inch nhưng điều đó vẫn ổn vì bạn sẽ có 12 bay tất cả, nghĩa là có thể có thêm rất nhiều dung lượng lưu trữ NVMe.

1124US là máy chủ 1U nhưng hỗ trợ 280W TDP. Nghĩa là bạn có thể tận dụng hai CPU AMD EPYC 64 core nếu bạn muốn điều đó. Bảng I/O phía sau của Supermicro 1124US tương tự như 1024UT cũng như cổng 10GBase-T kép và hai 10G SFP + và hỗ trợ ba khe cắm mở rộng PCIe x16.

Model chúng tôi đang xem bao gồm hai CPU AMD EPYC 7713, bộ nhớ 512GB và 12 ổ SSD Intel P5510 3,84TB

Supermicro 1124US-TNRP Specifications

Form Factor 1U
CPU
  • Dual AMD EPYC 7003/7002 Series Processors
  • (7003 Series Processor drop-in support requires BIOS version 2.0 or newer)
  • Socket SP3
  • Supports CPU TDP up to 280W
Cores Up to 64 Cores
Memory Capacity
  • 32 DIMM slots
  • Supports up to 8TB Registered ECC DDR4 3200MHz SDRAM
  • 8-channel memory bus
Memory Type DDR4 3200 MHz Registered ECC, 288-pin gold-plated DIMMs
DIMM Sizes 4GB, 8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Memory Voltage 1.2V
Error Detection
  • Corrects single-bit errors
  • Detects double-bit errors (using ECC memory)
Chipset System on Chip (SoC)
SATA SATA3 (6Gbps)
Network Connectivity Dual 10GBase-T + 10G SFP+ via Intel X710-TM4
IPMI
  • Support for Intelligent Platform Management Interface v.2.0
  • IPMI 2.0 with virtual media over LAN and KVM-over-LAN support
Graphics ASPEED AST2500 BMC
NVMe 12 NVMe ports (default)
LAN
  • Dual 10GBase-T LAN ports via Intel X710-AT2 + Dual 10G SFP+ via Intel X710-AT2
  • 1 RJ45 Dedicated IPMI LAN port
USB 4 USB 3.0 ports(2 rear + 1 Type A + 1 front)
VGA 1 VGA port
SAS 12 SAS3 ports support via optional SAS kit
SATA 12 SATA3 ports support via optional kits
Others
  • 1 COM port (rear)
  • 2 SATA DOM power connectors
  • TPM 2.0 header
BIOS Type AMI 128Mb SPI Flash EEPROM
Expansion Slots
  • 2 PCI-E 4.0 x16 (FH/HL, 9.5″L)
  • 1 PCI-E 4.0 x16 (LP)
  • 1 PCI-E 4.0 x16 (internal proprietary LP slot)
Power Supply 1200W Redundant Power Supplies with PMBus

Thiết kế và hoàn thiện

Supermicro 1124US-TNRP là một máy chủ 1U có thiết kế bên ngoài thông thường như nhiều model khác của Supermicro. Trên mặt trước của máy chủ là 12 khay ổ cứng 2,5 inch. Các bay này thiết kế dạng tool-less và có tính năng hot-swap, điều này sẽ luôn luôn tốt trong nhiều tình huống. Ở phía trên bên trái là cổng USB 3.0. Phía trên bên phải có bảng điều khiển gồm nút nguồn / đèn LED, chỉ báo ổ cứng, đèn báo NIC, đèn LED thông tin và nút UID.

Lật nó ra phía sau, bên trái là hai PSU, bên phải có 3 khe PCIe, ở giữa là tất cả các cổng bao gồm bốn cổng 10GbE, hai cổng USB 3.0, một cổng LAN chuyên dụng cho IPMI, một cổng serial, nút và chỉ báo UID, và cổng xuất video.

Mở nó ra, chúng ta có thể thấy hai CPU và 32 DIMMS bao quanh chúng.

Hiệu suất của Supermicro 1124US-TNRP

Cấu hình Supermicro 1124US-TNRP:

  • Ổ cứng SSD Intel P5510 3.84 PCIe Gen 4 NVMe
  • Bộ xử lý AMD EPYC 7713 (64 core)
  • RAM DDR4 512GB
  • SATADOM Boot 64GB

Hiệu suất SQL Server

Giao thức kiểm tra Microsoft SQL Server OLTP của chúng tôi sử dụng bản thảo hiện tại của bộ điểm chuẩn Transaction Processing Performance Council (TPC-C) của Hội đồng Hiệu suất Xử lý Giao dịch, một điểm chuẩn xử lý giao dịch trực tuyến mô phỏng các hoạt động được tìm thấy trong môi trường ứng dụng phức tạp. Điểm chuẩn TPC-C đến gần hơn so với điểm chuẩn hiệu suất tổng hợp để đánh giá sức mạnh hiệu suất và điểm nghẽn của hạ tầng lưu trữ trong môi trường cơ sở dữ liệu.

Mỗi SQL Server VM được định cấu hình với hai vDisks: dung lượng 100GB để khởi động và dung lượng 500GB cho cơ sở dữ liệu và tệp nhật ký. Từ góc độ tài nguyên hệ thống, chúng tôi đã định cấu hình mỗi máy ảo với 16 vCPU, 64GB DRAM và tận dụng bộ điều khiển LSI Logic SAS SCSI. Trong khi khối lượng công việc Sysbench của chúng tôi đã thử nghiệm trước đây đã bão hòa nền tảng về cả I / O bộ nhớ và dung lượng, thì bài kiểm tra SQL tìm kiếm hiệu suất độ trễ.

Cấu hình kiểm tra máy chủ SQL (mỗi máy ảo)

  • Windows Server 2012 R2
  • Dấu chân lưu trữ: 600GB được phân bổ, 500GB được sử dụng
  • SQL Server 2014
    • Kích thước cơ sở dữ liệu: quy mô 1.500
    • Tải khách hàng ảo: 15.000
    • Bộ đệm RAM: 48GB
  • Thời lượng kiểm tra: 3 giờ
    • Điều hòa trước 2,5 giờ
    • Khoảng thời gian mẫu 30 phút

Đối với độ trễ trung bình của SQL Server, Supermicro 1124US-TNRP có điểm tổng hợp là 1ms với các máy ảo riêng lẻ, mỗi máy đo 1ms.

Hiệu suất MySQL Sysbench

Điểm chuẩn ứng dụng lưu trữ cục bộ thứ hai của chúng tôi bao gồm cơ sở dữ liệu Percona MySQL OLTP được đo qua SysBench. Thử nghiệm này đo TPS trung bình (Giao dịch mỗi giây), độ trễ trung bình và cả độ trễ phần trăm trung bình.

Mỗi máy ảo Sysbench được cấu hình với ba vDisks: một để khởi động (~ 92GB), một với cơ sở dữ liệu được xây dựng trước (~ 447GB) và thứ ba dành cho cơ sở dữ liệu đang được thử nghiệm (270GB). Từ góc độ tài nguyên hệ thống, chúng tôi đã định cấu hình mỗi máy ảo với 16 vCPU, 60GB DRAM và tận dụng bộ điều khiển LSI Logic SAS SCSI. Chúng tôi đã sử dụng 8 trong số 12 ổ SSD NVMe, đặt hai máy ảo trên mỗi ổ. Vì đây là điểm chuẩn ràng buộc CPU nên không ảnh hưởng đến số hiệu suất cuối cùng.

Cấu hình kiểm tra Sysbench (mỗi máy ảo)

  • CentOS 6.3 64-bit
  • Percona XtraDB 5.5.30-rel30.1
  • Bảng cơ sở dữ liệu: 100
    • Kích thước cơ sở dữ liệu: 10.000.000
    • Chủ đề cơ sở dữ liệu: 32
    • Bộ đệm RAM: 24GB
  • Thời lượng kiểm tra: 3 giờ
    • 2 giờ điều hòa trước 32 chủ đề
    • 1 giờ 32 chủ đề

Với Sysbench OLTP, chúng tôi đã ghi lại điểm tổng hợp là 28.665 TPS cho 8VM với các máy ảo riêng lẻ khác nhau, từ 3.474 TPS đến 3.707 TPS. Với 16VM, chúng tôi thấy điểm tổng hợp là 38,960 TPS với các máy ảo riêng lẻ khác nhau, từ 2,360 TPS đến 2,492 TPS. Đây là mức cực kỳ cao trong bài kiểm tra, điều này thậm chí còn ấn tượng hơn khi bạn tính đến điều này không tận dụng các CPU AMD Epyc Gen3 hàng đầu.

Với độ trễ trung bình Sysbench, bài kiểm tra 8VM cho thấy điểm tổng hợp là 8,93ms với các máy ảo riêng lẻ nằm trong khoảng từ 8,63 mili giây đến 9,21 mili giây. Với 16VM, chúng tôi thấy tổng cộng 13,14ms với các máy ảo riêng lẻ nằm trong khoảng từ 12,82ms đến 13,56ms.

Trong trường hợp xấu nhất của chúng tôi, độ trễ (phân vị thứ 99), 1124US có điểm tổng hợp là 14,98ms cho 8VM và 55,22ms cho điểm tổng hợp 16VM.

Phân tích khối lượng công việc VDBench

Khi nói đến máy chủ đo điểm chuẩn, kiểm tra ứng dụng là tốt nhất và kiểm tra tổng hợp đứng ở vị trí thứ hai. Mặc dù không phải là một đại diện hoàn hảo cho khối lượng công việc thực tế, nhưng các bài kiểm tra tổng hợp giúp xác định cơ sở các thiết bị lưu trữ với hệ số lặp lại giúp dễ dàng so sánh giữa các giải pháp cạnh tranh.

Các khối lượng công việc này cung cấp một loạt các cấu hình kiểm tra khác nhau, từ các bài kiểm tra “bốn góc”, các bài kiểm tra kích thước truyền cơ sở dữ liệu phổ biến, cũng như theo dõi, chụp từ các môi trường VDI khác nhau. Tất cả các thử nghiệm này đều tận dụng trình tạo khối lượng công việc vdBench chung, với một công cụ tạo tập lệnh để tự động hóa và thu thập kết quả qua một cụm thử nghiệm máy tính lớn. Điều này cho phép chúng tôi lặp lại cùng một khối lượng công việc trên nhiều loại thiết bị lưu trữ, bao gồm mảng flash và thiết bị lưu trữ riêng lẻ.

Hồ sơ:

  • Đọc ngẫu nhiên 4K: Đọc 100%, 128 luồng, 0-120% trang trí
  • Ghi ngẫu nhiên 4K: Ghi 100%, 128 luồng, 0-120% trang trí
  • Đọc tuần tự 64K: Đọc 100%, 32 chủ đề, 0-120% trang trí
  • Ghi tuần tự 64K: Viết 100%, 16 chủ đề, 0-120% trang trí
  • Cơ sở dữ liệu tổng hợp: SQL và Oracle
  • VDI Bản sao đầy đủ và Dấu vết bản sao được liên kết

Nhìn vào chỉ số đọc 4K ngẫu nhiên, Supermicro 1124US-TNRP đạt đỉnh 3.985.505 IOPS nhưng trượt tới 1,05ms vì độ trễ.

Trong ghi 4K, chúng tôi thấy bắt đầu độ trễ tốt hơn nhiều (34,2µs), máy chủ tiếp tục đạt đỉnh ở 2.256.082 IOPS và độ trễ là 2,4ms.

Chuyển sang khối lượng công việc tuần tự 64K, khi đọc, 1124US đạt mức cao nhất đáng kinh ngạc là 953.421 IOPS hoặc 59,6GB / giây ở độ trễ dưới mili giây là 400µs.

Với 64K ghi, máy chủ bắt đầu dưới 100µs và tiếp tục đạt đỉnh 346.960 IOPS hoặc 21,7GB / s với độ trễ 779µs.

Bộ kiểm tra tiếp theo của chúng tôi là khối lượng công việc SQL của chúng tôi: SQL, SQL 90-10 và SQL 80-20. Bắt đầu với SQL, Supermicro 1124US đạt đỉnh là 2.533.043 IOPS và độ trễ là 147µs.

Trong SQL 90-10, máy chủ có đỉnh là 2.674.358 IOPS và độ trễ là 138µs.

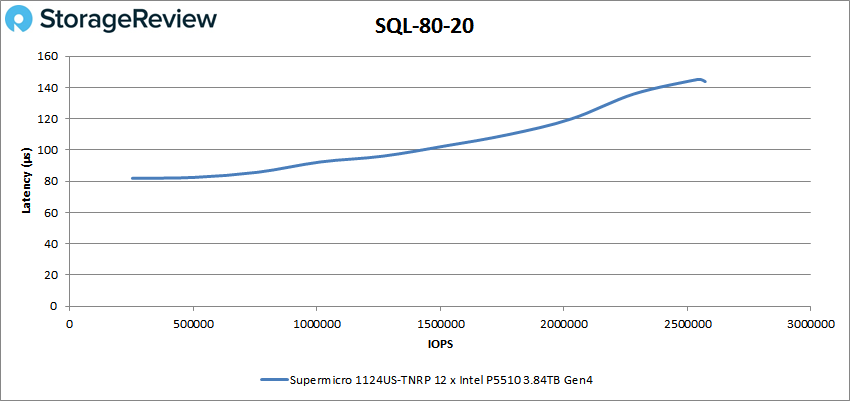

SQL 80-20 có hiệu suất cao nhất là 2.572.583 IOPS với độ trễ là 144µs.

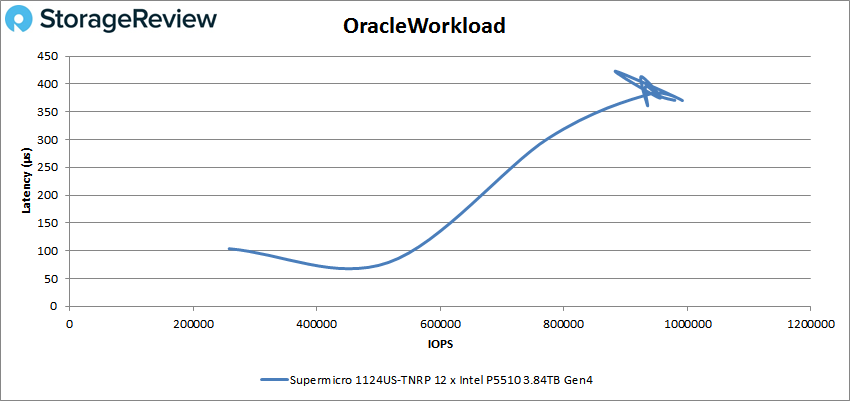

Tiếp theo là khối lượng công việc Oracle của chúng tôi: Oracle, Oracle 90-10 và Oracle 80-20. Bắt đầu với Oracle, 1124Us đạt mức cao nhất là 991.373 IOPS với độ trễ là 371µs.

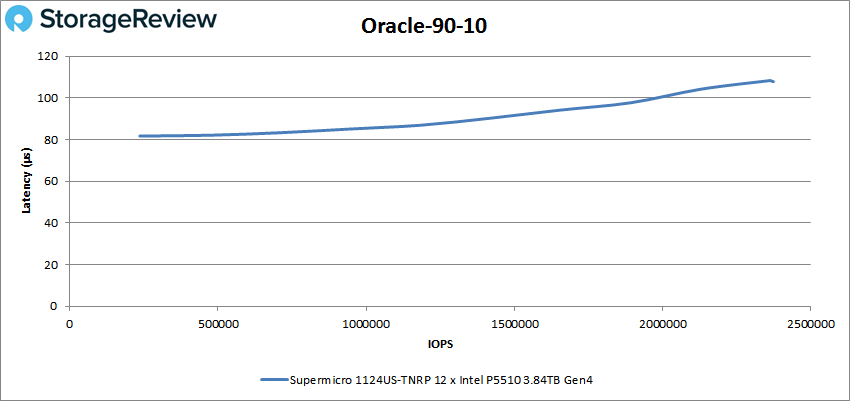

Trong Oracle 90-10, máy chủ bắt đầu ở 82µs và ở dưới 100µs cho đến khoảng 2 triệu IOPS với đỉnh điểm là 2.373.884 IOPS với độ trễ chỉ 108µs.

Oracle 80-20 cho thấy một hiệu suất mạnh mẽ, độ trễ thấp khác bắt đầu từ 78,2µs và duy trì dưới 100µs cho đến khoảng 2 triệu IOPS một lần nữa, trước khi tiếp tục đạt đỉnh 2.321.212 IOPS với độ trễ 111µs.

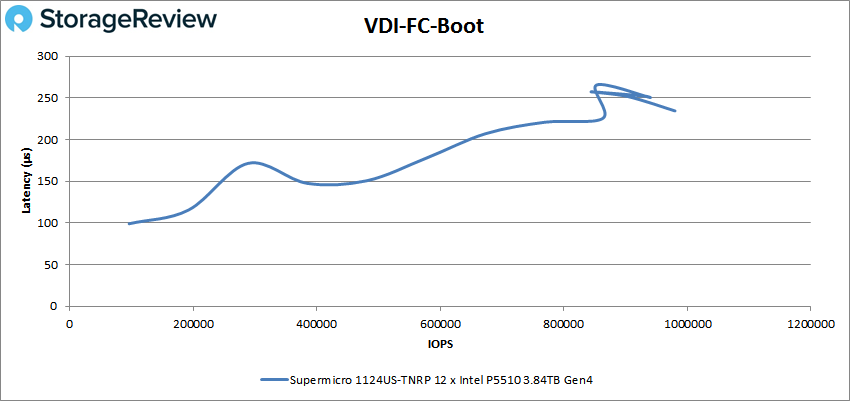

Tiếp theo, chúng tôi chuyển sang thử nghiệm sao chép VDI của chúng tôi, Đầy đủ và Liên kết. Đối với VDI Full Clone (FC) Boot, Supermicro 1124US đạt đỉnh 980.159 IOPS với độ trễ là 234µs.

Trong VDI FC Đăng nhập ban đầu, hiệu suất cao nhất là 240.465 IOPS với độ trễ là 1,21ms.

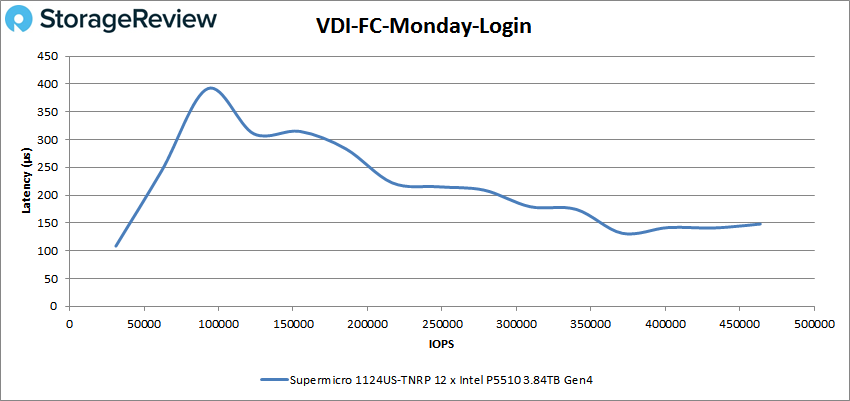

Đăng nhập vào ngày thứ Hai của VDI FC cho thấy Supermicro bắt đầu với độ trễ thấp, tăng đột biến một chút, sau đó ổn định ở mức cao nhất là 463.803 IOPS và độ trễ chỉ 148µs.

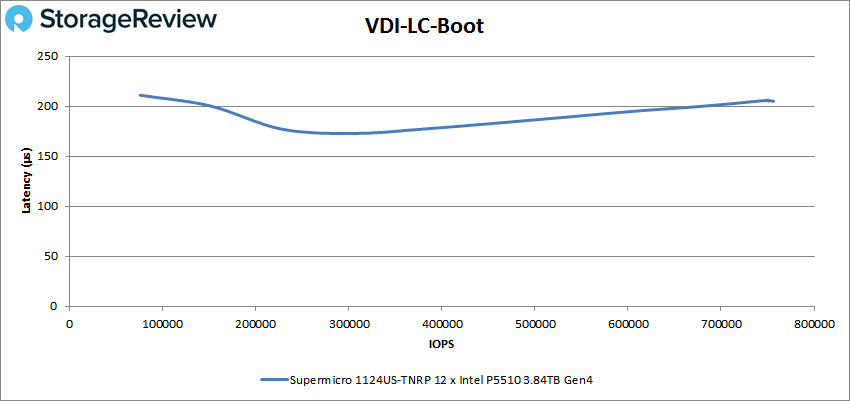

Đối với Khởi động sao chép liên kết VDI (LC), máy chủ Supermicro cho thấy hiệu suất khá ổn định với đỉnh là 756.313 IOPS và độ trễ là 205µs.

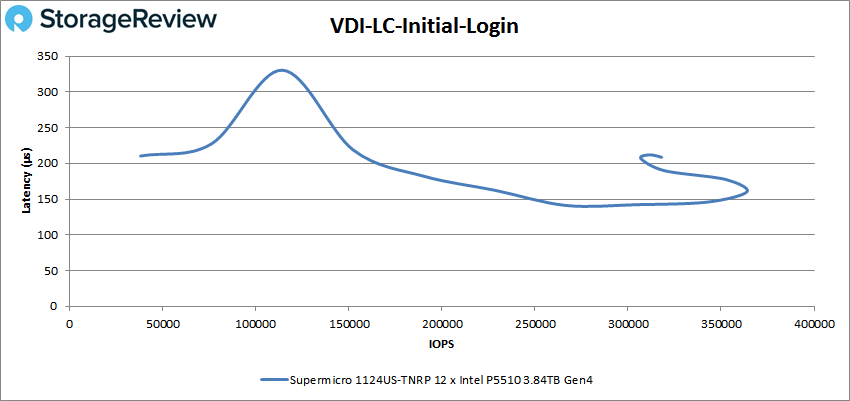

Đăng nhập ban đầu VDI LC cho thấy mức đỉnh khoảng 364K IOPS với độ trễ 161µs.

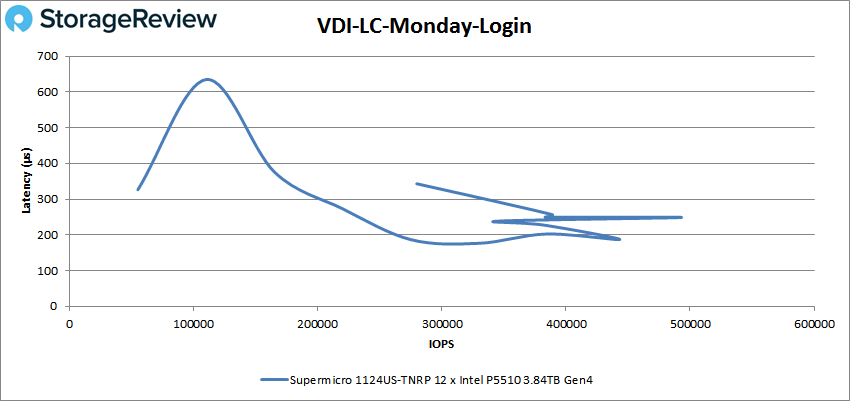

Cuối cùng, với VDI LC Monday Login, Supermicro 1124US đã có thể đạt 492.682 IOPS ở 249µs cho độ trễ.

Kết luận

Supermicro đã phát hành một máy chủ nhỏ gọn khác hỗ trợ thế hệ CPU AMD EPYC mới nhất trong Supermicro 1124US-TNRP. Có rất nhiều thứ để thích ở đây. Máy chủ chỉ có 1U nhưng nó có thể chứa hai bộ vi xử lý AMD EPYC 7003 thế hệ thứ ba và bộ nhớ RAM lên đến 8TB thông qua 32 khe cắm DIMM. Có ba khe cắm mở rộng PCIe Gen4 x16 ở phía sau và hai cổng 10GbE tích hợp. Trường hợp 1024UT bị thiếu là thực tế bạn chỉ có thể thêm bốn ổ NVMe. Ở đây, 1124US cho phép người dùng thêm tối đa mười hai. AI, ML và các ứng dụng máy tính dày đặc khác sẽ hoạt động rất tốt với hộp này.

Để kiểm tra hiệu suất, chúng tôi đã lắp đầy hệ thống của ổ SSD Intel P5510 và chạy bộ kiểm tra Phân tích khối lượng công việc ứng dụng của chúng tôi. Trong độ trễ trung bình của SQL Server, chúng tôi thấy độ trễ tổng hợp là 1,25 mili giây. Với Sysbench OLTP, chúng tôi thấy điểm tổng hợp là 28,665 TPS cho 8VM và 38,960 TPS đáng kinh ngạc cho bài kiểm tra 16VM. Trong độ trễ trung bình của Sysbench, có điểm tổng hợp lần lượt là 8,93ms và 13,14ms cho 8VM và 16VM. Tình huống xấu nhất của Sysbench cho thấy điểm tổng hợp lần lượt là 14,98ms và 55,22ms cho 8VM và 16VM.

Trong VDBench, chúng tôi đã thấy những điểm nổi bật bao gồm gần 4 triệu IOPS khi đọc 4K, 2,26 triệu IOPS khi ghi 4K, con số khổng lồ 59,6GB / giây khi đọc 64K và 21,7GB / giây khi ghi 64K. Với các bài kiểm tra SQL của chúng tôi, chúng tôi đã thấy mức cao nhất là 2,5 triệu IOPS, 2,7 triệu IOPS trong SQL 90-10 và 2,6 triệu IOPS trong SQL 80-20. Các bài kiểm tra của Oracle cho thấy đỉnh là 991K IOPS, 2,4 triệu IOPS trong Oracle 90-10 và 2,3 triệu IOPS trong Oracle 80-20.

Tiếp theo là các bài kiểm tra nhân bản VDI của chúng tôi Đầy đủ và Liên kết. Trong Full Clone, chúng tôi thấy đỉnh khởi động là 980K IOPS, Đăng nhập ban đầu là 240K IOPS và Đăng nhập vào thứ Hai là 464K IOPS. Với Bản sao được liên kết, chúng tôi đã thấy mức cao nhất là 756 nghìn IOPS cho lần khởi động, 364 nghìn IOPS cho Đăng nhập ban đầu và 493 nghìn IOPS cho Đăng nhập thứ Hai. Trong khi máy chủ có rất nhiều con số ấn tượng trong VDBench, nó đã tăng trên 1ms hơn một lần. Nó có độ trễ cao hơn trong các bài kiểm tra 4K và khởi động VDI FC.

Supermicro 1124US-TNRP là một máy chủ mạnh mẽ khác được đóng gói trong một dấu chân nhỏ. Nếu bạn đang tìm kiếm một máy chủ dày đặc có thể thực sự đánh bật hiệu suất và có nhiều dung lượng lưu trữ NVMe, 1124US là lựa chọn của bạn.

Theo Storage Review
